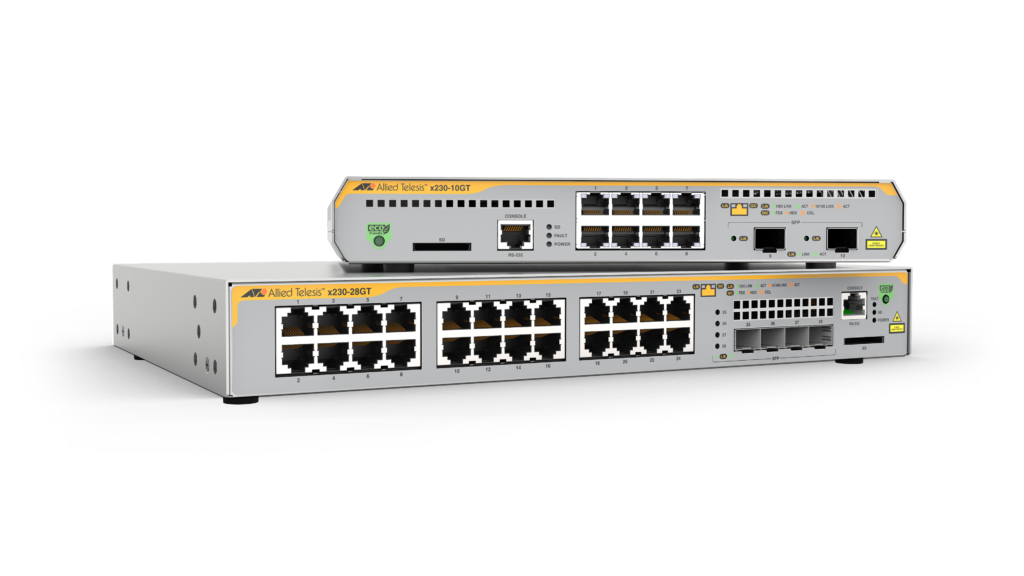

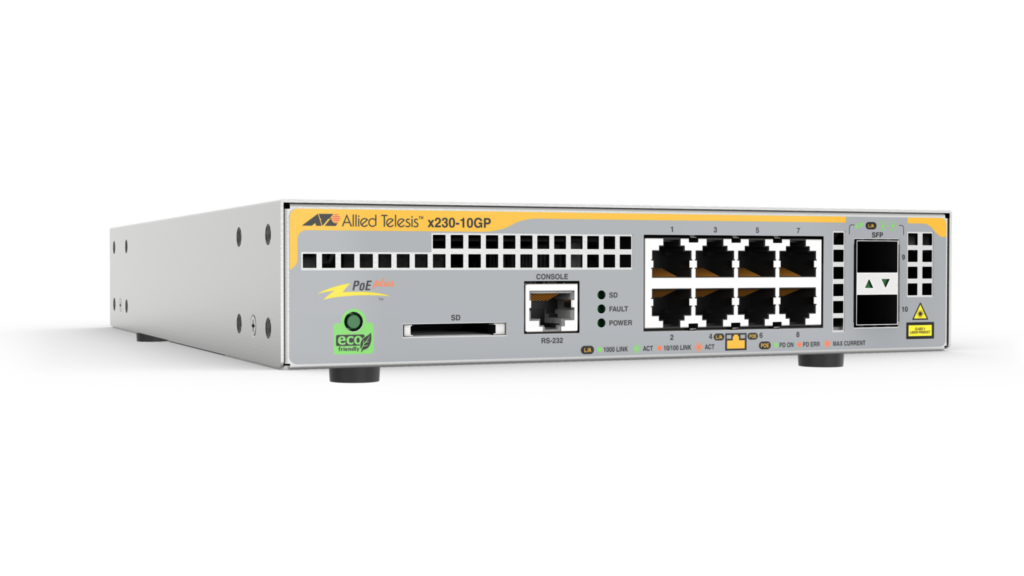

x230 시리즈

x230 시리즈

엔터프라이즈 기가비트 엣지 스위치

컴팩트한 설계에 강력한 기능을 담아 네트워크 엣지 환경에 최적화된 레이어 3 기가비트 스위치입니다.

Datasheet

제품 개요

x230 시리즈는 기가비트 데스크톱 연결을 지원하는 우수한 액세스 솔루션입니다.

PoE+ 모델은 무선 AP, IP 카메라, IP 전화기에 전원과 연결을 동시에 제공합니다.

8, 16, 24포트 구성과 SFP 업링크, 팬리스 모델로 유연한 배포가 가능합니다.

보안 (Secure)

802.1x 포트 인증, 트라이-인증, DHCP 스누핑, STP 루트 가드, BPDU 보호 등 포괄적인 NAC 기능으로 네트워크를 보호합니다.

네트워크 보호

대역폭 제한, 정책 기반 스톰 보호, 루프 감지 및 스래시 리미팅으로 네트워크 스톰을 즉각 차단합니다.

관리 용이성

AlliedWare Plus™ OS의 업계 표준 CLI와 웹 기반 GUI로 직관적인 네트워크 관리가 가능합니다.

친환경 설계

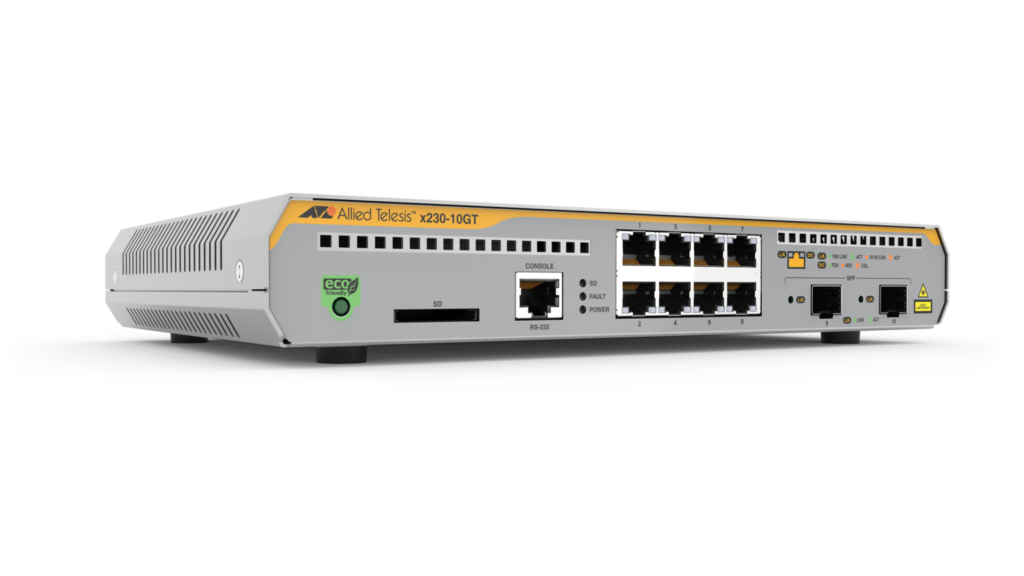

Energy Efficient Ethernet으로 트래픽이 없는 포트의 전력을 자동 절감합니다. x230-10GT 및 x230L 모델은 팬리스로 무소음 운영이 가능합니다.

주요 신규 기능

네트워크 자동화 및 보안

  • AMF Plus 보안 모드 — AMF 트래픽 암호화 및 접근 제어
  • AMF-Security 호환 — 자가 방어 네트워크 구현
  • VLAN ACL 및 TACACS+ 명령 인가
  • NETCONF/RESTCONF with YANG 데이터 모델링

고가용성 및 모니터링

  • G.8032 이더넷 링 보호 (표준 기반 고속 링 복구)
  • OpenFlow v1.3 (SDN 지원)
  • VLAN 미러링 (RSPAN)
  • PTP (IEEE 1588v2) 투명 모드
  • Active Fiber Monitoring — 광섬유 도청 방지
  • Link Monitoring (Linkmon) — 지연, 지터, 손실 측정
  • Upstream Forwarding Only (UFO)
  • 팬리스 모델 — 무소음 운영

핵심 기능 상세

  • AMF Plus

    중앙 집중 관리, 자동 백업·업그레이드·프로비저닝·복구로 제로터치 네트워킹 실현. AMF Plus 보안 모드는 모든 AMF 트래픽을 암호화합니다.

  • EPSRing™ / G.8032

    EPSRing은 50ms 이내 링 복구를 지원하며, G.8032는 표준 기반 고속 링 보호를 제공합니다. Ethernet CFM으로 링크·VLAN 장애를 사전 감지합니다.

  • QoS (서비스 품질)

    포트당 8개 우선순위 큐, 64Kbps 단위 대역폭 제한, VoIP 및 실시간 스트리밍을 위한 저지연 와이어 스피드 트래픽 분류를 지원합니다.

  • PoE+ (최대 30W)

    별도 전원 없이 IP 전화기, 무선 AP, 틸트·줌 보안 카메라 등 고전력 장치에 최대 30W 공급. 비용 절감과 유연한 배포를 동시에 실현합니다.

  • 트라이-인증

    802.1x 포트 인증, 웹 기반 게스트 인증, MAC 인증을 동시에 지원하여 알려진 사용자와 장치만 네트워크에 접근할 수 있도록 보장합니다.

  • 사이버보안 (AMF-Sec)

    AMF-Sec 컨트롤러가 내부 악성코드 위협을 즉시 감지하고, x230에 명령을 내려 감염 구간을 격리·차단합니다. Vista Manager EX가 관리자에게 경고를 전송합니다.

주요 솔루션 토폴로지

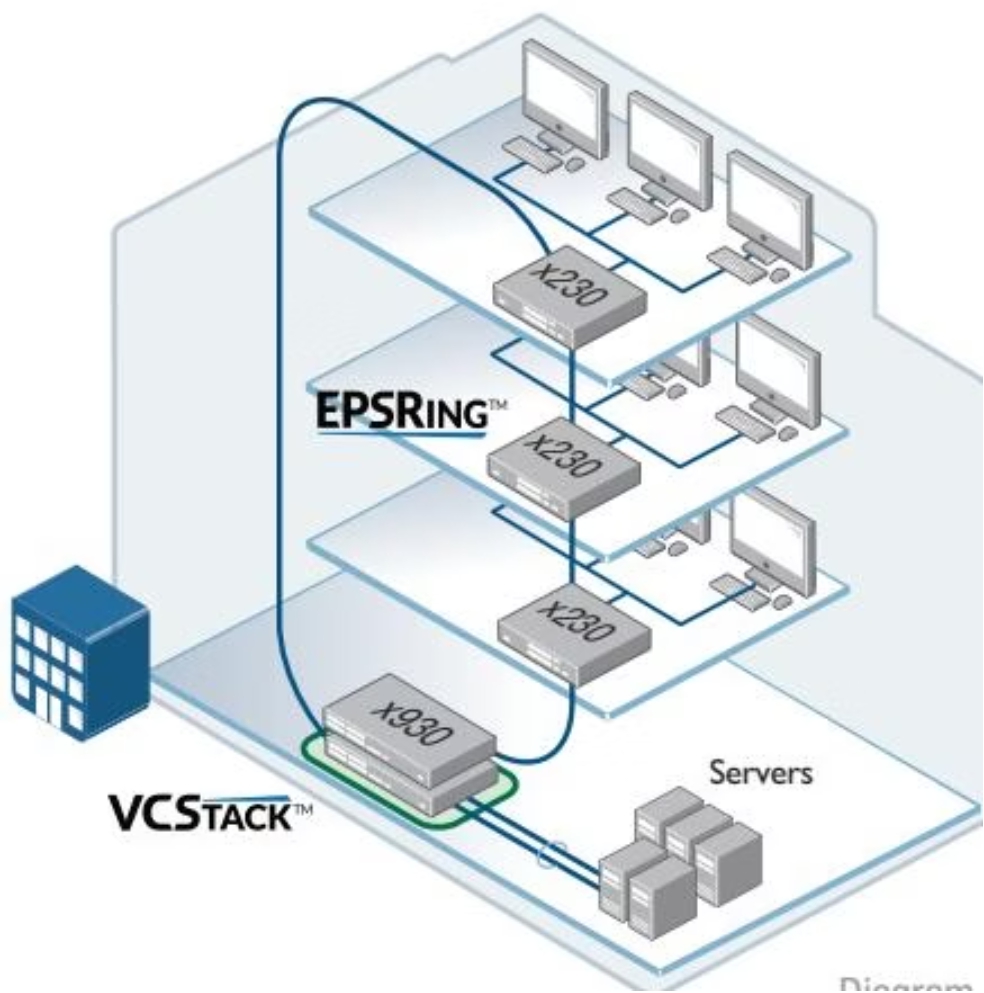

네트워크 컨버전스 (다이어그램 1)

x230 스위치를 EPSRing으로 연결하고 x930 VCStack 코어에 통합하는 토폴로지입니다. 장애 발생 시 50ms 이내 복구가 가능하여 고가용성 엔터프라이즈 네트워크에 최적입니다.

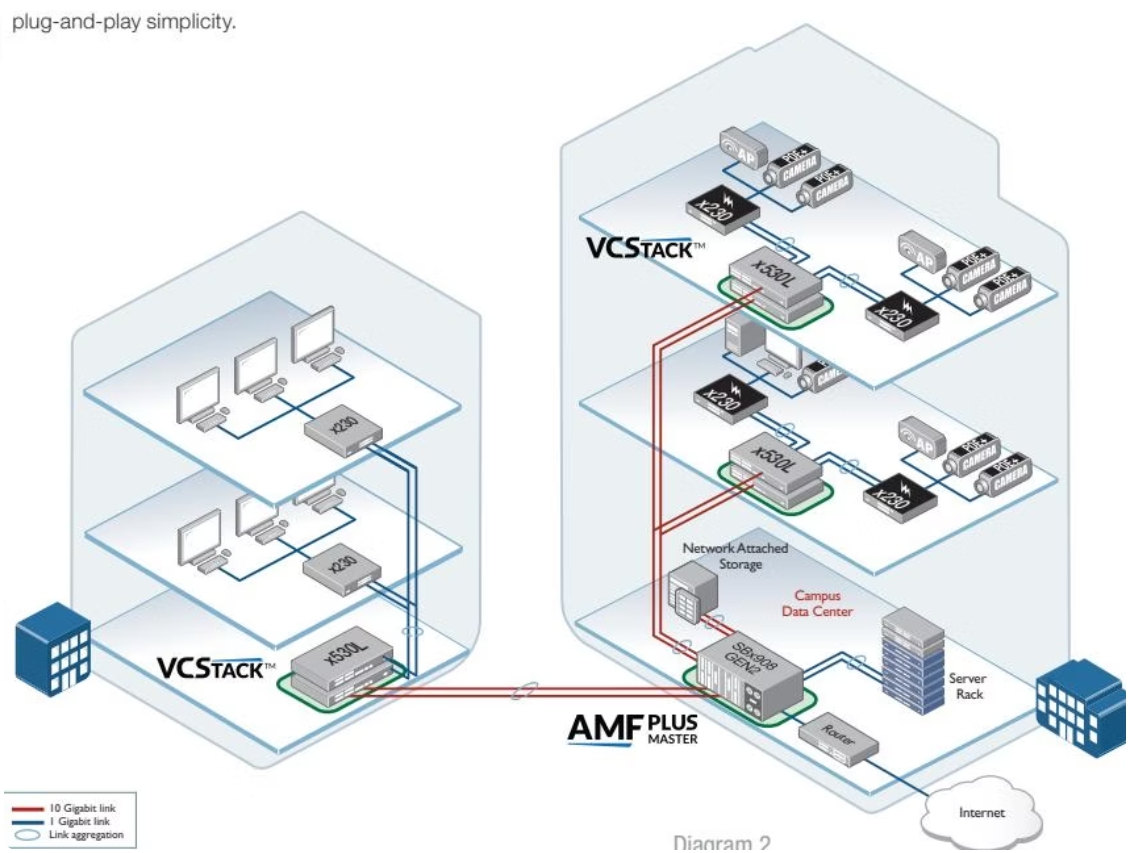

캠퍼스 네트워크 유연성 (다이어그램 2)

소형 10·18포트 x230 PoE+ 모델과 팬리스 x230L 모델을 AMF Plus 마스터로 통합 관리하는 캠퍼스 네트워크입니다. 무선 AP, 디지털 보안 카메라에 전원과 연결을 동시 공급합니다.

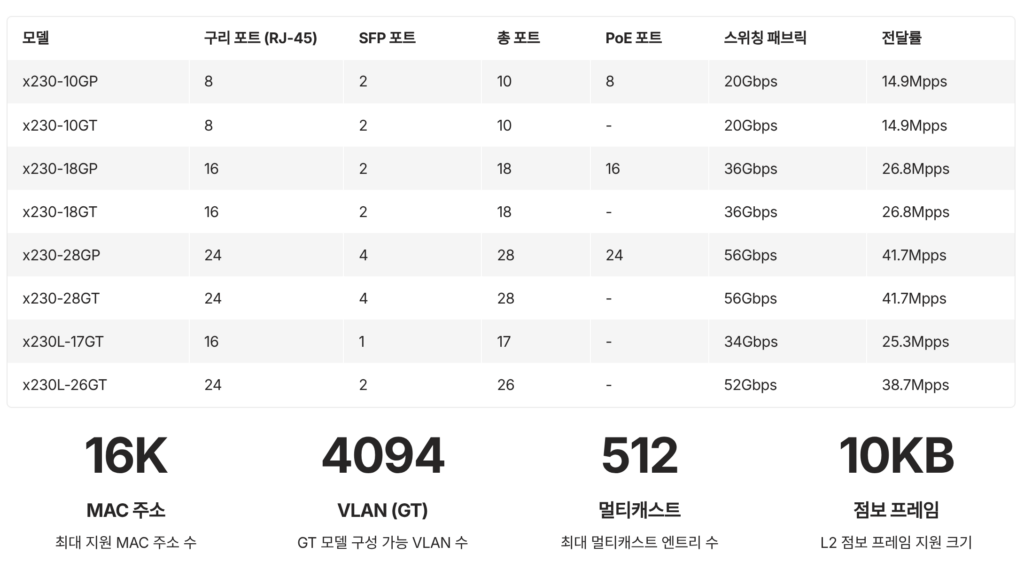

제품 사양

x230 시리즈는 8개 모델로 구성되며, 포트 수와 PoE 지원 여부에 따라 선택할 수 있습니다.

x230 시리즈는 8개 모델로 구성되며, 포트 수와 PoE 지원 여부에 따라 선택할 수 있습니다.

성능 · 신뢰성 · 진단 도구

성능 및 신뢰성

  • AMF Plus 보안 모드 — AMF 트래픽 암호화 및 접근 제어
  • AMF-Security 호환 — 자가 방어 네트워크 구현
  • VLAN ACL 및 TACACS+ 명령 인가
  • NETCONF/RESTCONF with YANG 데이터 모델링

진단 도구

  • G.8032 이더넷 링 보호 (표준 기반 고속 링 복구)
  • OpenFlow v1.3 (SDN 지원)
  • VLAN 미러링 (RSPAN)
  • PTP (IEEE 1588v2) 투명 모드
  • Active Fiber Monitoring — 광섬유 도청 방지
  • Link Monitoring (Linkmon) — 지연, 지터, 손실 측정
  • Upstream Forwarding Only (UFO)
  • 팬리스 모델 — 무소음 운영

보안 기능 및 환경 사양

보안 기능

  • 레이어 3/4 헤더 기반 ACL (포트 및 VLAN 적용)
  • 동적 ACL 및 ACL 그룹, Auth-fail/게스트 VLAN
  • DHCP 스누핑, IP 소스 가드, 동적 ARP 검사 (DAI)
  • DoS 공격 차단 및 바이러스 스로틀링
  • MAC 주소 필터링 및 잠금, 프라이빗 VLAN
  • 트라이-인증: MAC, 웹, IEEE 802.1X
  • TACACS+ AAA, RADIUS 그룹 선택 (VLAN/포트별)
  • 강력한 패스워드 보안 및 암호화, SCP

환경 및 전기 사양

  • 동작 온도: 0°C ~ 50°C (x230L: 0°C ~ 40°C)
  • 보관 온도: -20°C ~ 60°C
  • 동작 습도: 0% ~ 90% (비응결)
  • 최대 동작 고도: 2,000m
  • EMC: EN55022/FCC/VCCI Class A
  • 안전 인증: UL60950-1, EN60950-1, AS/NZS 60950.1
  • EU 및 중국 RoHS 준수

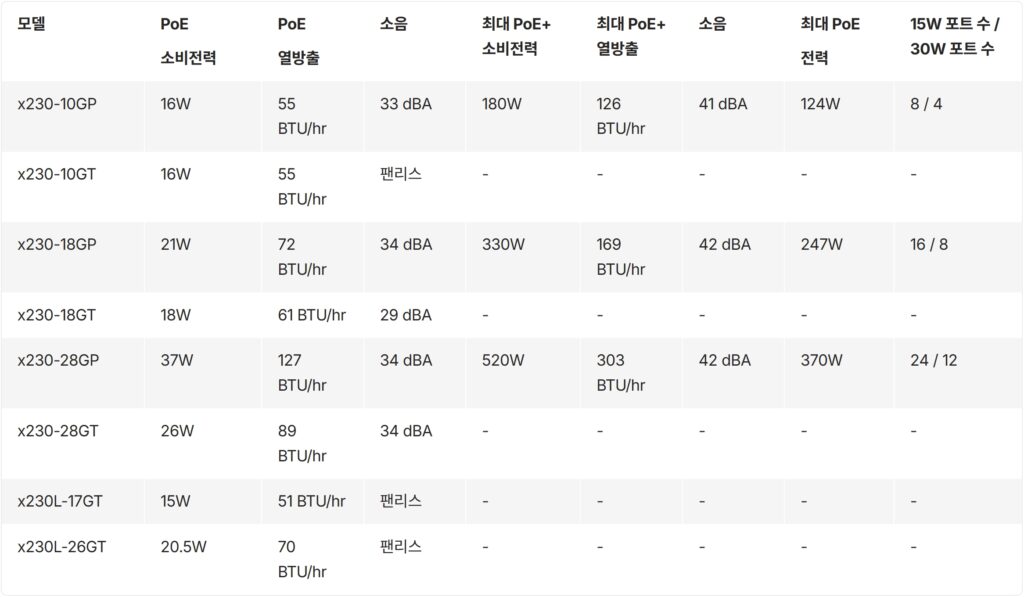

전력 특성

PoE+ 모델은 최대 520W의 전체 PoE+ 부하를 지원하며, 팬리스 모델(x230-10GT, x230L)은 무소음 운영이 가능합니다.
